一起来了解关于端子机这三大要素

文章来源:未知 发表时间:2019-09-11 14:31 点击:

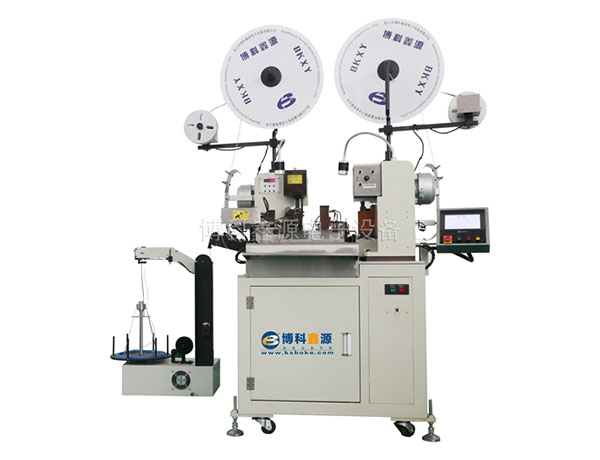

   说起端子机用处可不小,自动接线是把好手,端子机在使用的时候我们都知道需要知道一些注意事项,但是关于端子机的三大要素你知道吗?小编这不是来和大家做一下详细介绍来了,电线加工线束产品通常是由两端接线端子或连接器组成。线束组装的目的是为了电气导通,端子的三个要素中缺一个不可。
  一、电线和接线端子排的关系:

  1、电线线径和接线端子排的适用尺寸是否一致。

  2、导体压接部位长度和电线剥皮尺寸是否一致。

  3、剥皮处的芯线是否有伤、断的现象,如有断线情况时要听从上级指示。

  4、端子机压端子时导体高度是否在指示值的公差之内,在指示值的中间压着。

  5、绝缘体压着部与导体压着部之间有无芯线飞丝。

  6、喇叭口是否在两侧,如果在一侧时,一定要在绝缘侧。

  二、端子和连接器的关系:

  1、卡钩,挡钩有无变形。

  2、导体压着前端芯线露出过长。

  导体压着前端芯线露出过长,插入连接器时就不能伸到连接器的卡钩上,导致电线从连接器中拉出特别是电线规格为2SQ、3SQ的要注意。

  3、自动稳定物变形

  自动稳定物变形会插不进连接器、裂开,不通和连接器吻合。

  三、端子和配套端子的关系

  端子嵌合变形

  确认切下的料带有无过长、料带有无过短、料带有无尖状等现象。

  端子前端是否变形;

  插入连接器时,端子变形会导致与相应匹配的端子不能嵌合,或多数连接器排列不好会导致被匹配端子押。
