全自动端子机配置介绍和各部件作用说明

文章来源:原创 发表时间:2018-06-29 15:17 点击:

随着科技不断的发展,为了更好的服务和更高的效率,各大厂家在全自动端子机研发和技术革新方面都是不遗余力的。近些年来全自动端子机的功能也是越来越强大。为了更方便您了解我们的全自动端子机产品,小编接下来就给您大致的介绍一下!

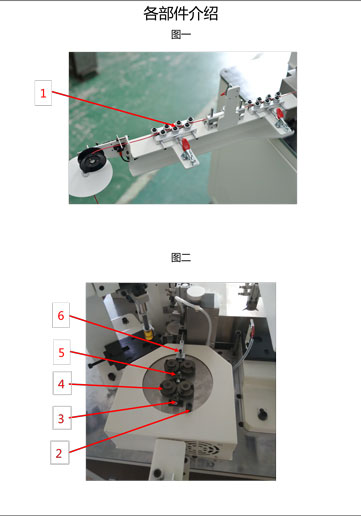

各部件说明
1,整直器:线束的校正装置 ,使线束垂直方向平直。
2,送线轮调整旋钮:调节送线轮之间 的间隙,使两轮恰好压着要 加工的线缆。
3,进线孔 :线束经该孔穿入。
4,送线轮:旋转时使线材前进后退,配合刀架进行拉线头剥皮的 动作。
5,导管:线材进入刀架前起导向作用;剥线尾时 ,导管回原点,使 线与正在加工的线束错位 ,以便去线尾外皮。
6,刀具:对加工线进行切断 、剥皮。
8,取线夹:将加工好的线缆传送到放线盒内 。
9,移线夹:将切割剥皮好的线缆送至磨具进行打端子。
10,后夹:剥线尾。
11,急停按钮:按下急停按钮,自动机会立即停下,不会走完一 个完整的动作 。
12,启动按钮 :启动机器。
13,停止按钮:按下此按钮 ,自动机走完一个循环动作会自动停机 。
14,运行按钮 :在自动机处于寸动模式时 ,按一下此按钮,自动机 运行一个动作:在自动模式下 ,自动机将自动运行。
15,人机界面 :通过操作触摸屏对机器进行操作。
16,放线盒 :加工好的线缆放置处。
17,挡料板 :端子的校正装置 ,使端子垂直向下 。
18,端子模具调节 :上下调模。
19,端子架:将端子排放置在端子架上 。

好了,这就是一个对于全自动端子机各部件大概的介绍了!如果您对我们的产品有兴趣,欢迎与我们取得联系!
